Lauhdutin: Kaikkien jäähdytys- ja LVI-järjestelmien ydinlämmönpoistokomponentti

Jokainen toimiva jäähdytysjärjestelmä – kotitalouksien ilmastointilaitteista ja kylmähuoneista suuriin teollisuusjäähdyttimiin ja elintarvikkeiden kylmäketjutiloihin – perustuu yhteen korvaamattomaan osaan: lauhduttimeen. Sitä kutsutaan usein jäähdytyslaitteiden "lämmön ulostuloksi", ja se määrittää suoraan järjestelmän energiatehokkuuden, vakaan toiminnan ja käyttöiän.

Jos olet kylmävarastojen insinööri, LVI-urakoitsija, kylmälaitteiden ostaja tai tehtaan omistaja, tämä täydellinen opas selvittää lauhduttimien perusteet, luokittelee tavanomaiset mallit, vertailee niiden etuja ja sovittaa ne eri projektiskenaarioihin auttaakseen sinua valitsemaan yrityksellesi optimaalisen lauhduttimen.

1. Mikä on lauhdutin ja sen ydintoiminto

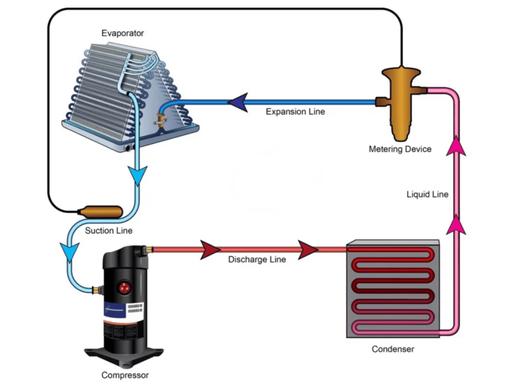

A lauhdutin on ammattimainen lämmönvaihdin, joka on suunniteltu poistamaan lämpöä korkeapaineisesta, korkean lämpötilan kylmäainehöyrystä ja muuttamaan höyry takaisin nestemäiseksi kylmäaineeksi, mikä saattaa täyden höyry-puristusjäähdytyssyklin.

Kolme keskeistä työvaihetta lauhduttimen sisällä

1. Jälkilämmitys: Kompressorista poistuva tulistettu kuuma kylmäainehöyry menettää ensin ylimääräistä lämpöä ja laskee kyllästettyyn lämpötilaan.
2. Kondensaatio (ydinprosessi): Kyllästynyt höyry vapauttaa valtavaa piilevää lämpöä jäähdytysväliaineisiin (ilmaan tai veteen) ja faasi muuttuu kaasusta nesteeksi.
3. Alijäähdytys: Nestemäistä kylmäainetta jäähdytetään edelleen kyllästyslämpötilan alapuolelle, jolloin vältetään leimahduskaasu ja lisätään yleistä jäähdytyskapasiteettia.

Miksi lauhduttimet ovat välttämättömiä

Höyrystin imee lämpöä kylmistä huoneista tai sisätiloista, kun taas lauhdutin siirtää kaiken talteen otetun lämmön ulkoiseen ympäristöön. Ilman tehokasta lämmönpoistoa kylmäaineen paine nousee jyrkästi, kompressorit ylikuumenevat ja palavat, ja koko jäähdytysjärjestelmä lakkaa toimimasta. Yksinkertaisesti sanottuna: ei hyväksyttyä lauhdutinta = ei vakaata jäähdytystä.

2. 3 jäähdytyslauhduttimien päätyyppiä (edut, haitat ja soveltuvat skenaariot)

Lauhduttimet luokitellaan jäähdytysväliaineen mukaan. Kolme yleisimmin käytettyä mallia ovat ilmajäähdytteiset, vesijäähdytteiset ja haihdutuslauhduttimet.

2.1 Ilmajäähdytteinen lauhdutin

Toimiva logiikka

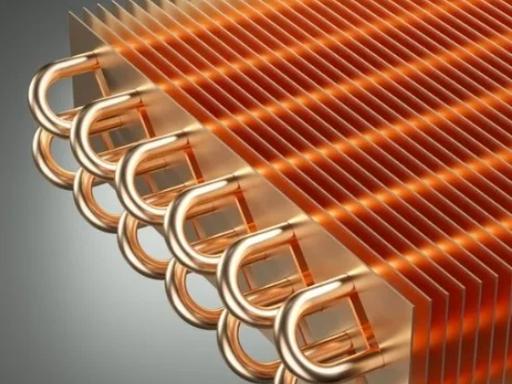

Nopeat aksiaalipuhaltimet puhaltavat ympäröivää ilmaa ripaisten kupari-alumiinikelojen yli; ilma imee lämpöä kylmäaineesta kondensaatioon.

Edut

• Vesijohtoa, jäähdytystornia tai vesipumppua ei tarvita; alhaiset asennuskustannukset
• Yksinkertainen rakenne, vähän päivittäistä huoltoa, ei skaalausongelmia
• Täydellinen tiloihin, joissa on niukasti vettä, siirrettäviin jäähdytysyksiköihin ja pieniin kylmähuoneisiin

Haitat

• Lämmönsiirtotehokkuus pienempi kuin vesijäähdytteisissä malleissa
• Suorituskyky laskee rajusti erittäin korkeassa ympäristön lämpötilassa (yli 35 ℃)

Tyypilliset sovellukset

Pienet ja keskikokoiset jäähdyttimet/pakastimet, supermarkettien vitriinit, asuin-/kaupalliset split AC, katolla olevat LVI-yksiköt, konttikylmävarastot

2.2 Vesijäähdytteinen lauhdutin

Toimiva logiikka

Jäähdytysvesi kiertää vaippa-putki- tai kaksiputkirakenteiden läpi; vesi kuljettaa pois kylmäainelämmön ja virtaa jäähdytystorniin jäähdytyksen kierrätystä varten.

Edut

• Ylivoimainen lämmönvaihtokyky, vakaa matala kondensaatiolämpötila
• Korkea COP (energiatehokkuus), kompakti jalanjälki, alhainen käyntiääni
• Tasainen teho jopa kuumassa kesäilmastossa

Haitat

• Tarvitaan täydellinen vedenkiertojärjestelmä (torni, pumppu, putkisto), suurempi ennakkoinvestointi
• Säännöllinen vedenkäsittely putkien hilseilyn ja korroosion estämiseksi

Tyypilliset sovellukset

Suuret teollisuusjäähdyttimet, keskusilmastointijärjestelmät, keskikokoiset ja suuret kylmävarastot, kemiallisten prosessien jäähdytys

2.3 Haihtuva lauhdutin

Toimiva logiikka

Yhdistää ilma- ja vesijäähdytyksen: vesisuihkut muodostavat ohuen kalvon kelan pinnoille; veden haihtuminen imee valtavasti lämpöä ja puhaltimet poistavat kosteaa kuumaa ilmaa.

Edut

• Lähes märkä polttimotiivistyslämpötila, paras energiansäästöteho
• Vedenkulutus vain 10-20 % perinteisistä vesijäähdytteisistä järjestelmistä
• Pienempi lattiapinta-ala kuin vastaavissa vesijäähdytteisissä jäähdytystornisarjoissa

Haitat

• Korkeampi yksikköhinta; tarvitsee jäätymisenestokäsittelyä kylmillä talvialueilla
• Suihkeputket vaativat säännöllistä puhdistusta kalkin kertymisen estämiseksi

Tyypilliset sovellukset

Suuret pakasteiden kylmäketjut, teolliset ammoniakkijäähdytysjärjestelmät, lihanjalostuslaitokset, suuret logistiikan kylmävarastot

3. Lauhduttimien laajat teolliset ja kaupalliset sovellukset

Lauhduttimet eivät rajoitu LVI- ja kylmävarastointiin; ne palvelevat kymmeniä toimialoja, joilla on tiukat jäähdytysvaatimukset:

1. Kylmäketju ja elintarviketeollisuus: Pakastimet, pikapakastimet, kala- ja äyriäisvarastot, maidon jäähdytys, hedelmien ja vihannesten säilytysvarastot
2. Kaupallinen LVI: Ostoskeskuksen keskusilmastointi, toimistorakennusten jäähdyttimet, hotellien jäähdytysjärjestelmät
3. Teollinen valmistus: Farmaseuttiset vakiolämpötilatyöpajat, kemiallisten liuottimien talteenotto, muovin ruiskupuristusjäähdytys, akkutuotannon lämpötilan säätö
4. Erikoisskenaariot: Konttijäähdytysyksiköt, kuljetusten jäähdytys, hukkalämmön talteenottojärjestelmät

4. Oikean lauhduttimen valitseminen projektiisi

Noudata näitä viittä peruskriteeriä välttääksesi yhteensopimattomat laitteet ja ylimääräiset käyttökustannukset:

1. Paikalliset ilmasto- ja vesiresurssit Kuivat, vähän vettä sisältävät alueet: valitse ilmajäähdytteiset lauhduttimet; kaupungit, joissa on riittävästi vettä ja korkean lämpötilan kesät: vesijäähdytetyt tai haihduttavat tyypit.
2. Jäähdytysjärjestelmän kapasiteettiPieni jäähdytyskuorma (<25 kW): ilmajäähdytteinen; keskisuuri kuorma (>50 kW): vesijäähdytteiset tai haihduttavat lauhduttimet.
3. Asennustilan rajoitusRajoitettu ulkotila: haihtuva lauhdutin (integroitu rakenne säästää tornialuetta); kattoasennus ilman vesihuoltoa: ilmajäähdytteinen yksikkö.
4. Budjetti ja pitkän aikavälin energiakustannuksetAlhainen alkubudjetti, alhaiset päivittäiset käyttötunnit: ilmajäähdytteinen; pitkä 24/7 käynnissä oleva kylmäsäilytys: haihtuva lauhdutin vähentää sähkölaskuja merkittävästi.
5. Kylmäainesovitus Yhteensopiva R404A-, R22-, R134a-, CO2- ja ammoniakkikylmäaineiden kanssa; saatavilla räätälöityjä kelamateriaaleja (ruostumaton teräs syövyttäviä työolosuhteita varten).

5. Päivittäisiä huoltovinkkejä lauhduttimen käyttöiän pidentämiseksi

Hyvin huollettu lauhdutin voi toimia 8–12 vuotta, kun taas laiminlyödyt yksiköt kohtaavat usein vikoja 3 vuoden sisällä:

1. Ilmajäähdytteinen lauhdutin: Puhdista ripakierukan pöly 1–3 kuukauden välein välttääksesi ilmavirran tukkeutumisen ja korkean paineen.
2. Vesijäähdytteinen ja haihtuva lauhdutin: Testaa veden laatu kuukausittain, lisää kalkin estoainetta ja huuhtele putkistot neljännesvuosittain.
3. Tarkista tuulettimen moottorin tärinä, melu ja käyttövirta säännöllisesti; vaihda vanhentuneet tuulettimen laakerit ajoissa.
4. Tarkista lämpöpatteri korroosion tai vuotojen varalta; maalaa ruosteenestomaalia ulkoyksiköille rannikon suolaruiskutusalueilla.
5. Selkeät ympäröivät esteet takaavat tasaisen ilmankierron ja täydellisen lämmönpoiston.

6. Usein kysytyt kysymykset (FAQ) — High Intent Search -avainsanat

K1: Mitä eroa on lauhduttimella ja höyrystimellä?

Lauhdutin hylkää lämmön ulos järjestelmästä; höyrystin imee lämpöä kylmissä tiloissa. Ne ovat kaksi yhteensopivaa lämmönvaihdinta, jotka muodostavat täydellisen jäähdytyssyklin.

Q2: Miksi lauhduttimessani on korkea pääpaine?

Tärkeimmät syyt: likainen patteri estää lämmön haihtumisen, puhaltimen riittämätön ilmavirta, ylivarattu kylmäaine, huono ilmanvaihto yksikön ympärillä tai viallinen jäähdytystorni vesijäähdytteisissä malleissa.

Q3: Mikä on jäähdytyslauhduttimen normaali käyttöikä?

Vakioilmajäähdytteiset kupari-alumiinimallit: 8–10 vuotta; ruostumattomasta teräksestä valmistetut haihdutus-/vesijäähdytteiset lauhduttimet: jopa 12–15 vuotta säännöllisessä huollossa.

Q4: Voivatko haihdutuslauhduttimet toimia kylmänä talvena?

Kyllä, mutta jäätymisenestoiset sähkölämmitysmoduulit ja tyhjennysventtiilit on varustettava estämään suihkutusvesiputkien halkeilu pakkasessa.

Q5: Tuetko räätälöityjä lauhduttimia erityisille kylmäaineille, kuten CO2?

Useimmat ammattimaiset valmistajat tarjoavat räätälöityjä adiabaattisia lauhduttimia ja kaasujäähdyttimiä, jotka on räätälöity transkriittisiin CO2-jäähdytysjärjestelmiin.

Päättävä kappale

Laadukas, oikein sovitettu lauhdutin, joka on jäähdytyslaitteiden lämmönpoistosydän, vähentää merkittävästi pitkäaikaisia sähkökustannuksiasi ja lyhentää laitevikojen seisokkeja.

Toimitamme täyden sarjan ilmajäähdytteisiä, vesijäähdytteisiä ja haihduttavia lauhduttimia, joissa on räätälöity koko, kelamateriaali, tuulettimen teho ja kylmäainesovitus kylmävarastointiin, LVI- ja teollisuuskylmähankkeisiin maailmanlaajuisesti. Jos tarvitset teknisten parametrien konsultointia, tarjousta tai mukautettua suunnittelutukea, lähetä projektisi jäähdytyskuorma, paikallinen ympäristön lämpötila ja asennusehdot myyntitiimiimme saadaksesi yhden luukun ammattimaisia ​​ratkaisuja.
